PortableGrid ONE
Zwycięzca VI edycji konkursu Kopalnia Startupów
PortableGrid ONE
• Bezkonkurencyjna mobilność: Przy wadze zaledwie 450 g i kompaktowych wymiarach (103 × 120 × 53 mm), urządzenie mieści się w torbie narzędziowej i pozwala na wygodną pracę w ciasnych rozdzielnicach.
• Precyzja techniczna: Produkt generuje czysty przebieg sinusoidalny (THD ≤ 3%) i oferuje dwa tryby napięciowe – 230 V oraz 58 V – co pozwala na obsługę zarówno liczników bezpośrednich, jak i przemysłowych układów z przekładnikami (CT).
• Nowoczesna logistyka: Dzięki ładowaniu w standardzie USB Power Delivery (do 45 W), PortableGrid ONE można przygotować do pracy za pomocą zwykłej ładowarki do laptopa, eliminując potrzebę transportowania paliwa czy ciężkich agregatów.
• Wydajność w terenie: Zintegrowany pakiet bateryjny Li-Po zapewnia około 78 minut ciągłej pracy przy obciążeniu 20 W, co wystarcza na wielokrotne uruchomienie liczników w trakcie jednej zmiany roboczej
Karta Charakterystyki Produktu: PortableGrid ONE
1. Opis ogólny
PortableGrid ONE to innowacyjne, ultraprzenośne, bateryjne źródło zasilania prądu przemiennego (AC), zaprojektowane specjalnie do celów operacyjnych w branży energetycznej. Urządzenie umożliwia bezpieczne uruchomienie i podstawową weryfikację liczników energii elektrycznej w miejscach, gdzie zasilanie sieciowe jest niedostępne, opóźnione lub czasowo wyłączone.
2. Zastosowanie
• Serwis terenowy OSD: Szybka weryfikacja licznika po montażu lub modernizacji przyłącza.
• Inwestycje deweloperskie: Uruchamianie i odbiory liczników w budynkach przed podłączeniem docelowego zasilania.
• Diagnostyka Smart Grid: Podtrzymanie pracy liczników w celu zestawienia komunikacji i odczytu danych.
• Przemysł i Laboratoria: Konfiguracja liczników (wgrywanie profili) bez angażowania infrastruktury sieciowej obiektu.
3. Kluczowe zalety (Przewaga konkurencyjna)
• Ultra-mobilność: Masa zaledwie 450 g pozwala na noszenie urządzenia w torbie narzędziowej i obsługę jedną ręką.
• Dwunapięciowość: Jedyne kompaktowe rozwiązanie na rynku oferujące tryby 230 V oraz 58 V (wymagany dla liczników z przekładnikami CT).
• Czysty Sinus: Wysoka jakość zasilania (THD ≤ 3%) gwarantuje poprawną pracę czułej elektroniki pomiarowej zgodnie z wymogami dyrektywy MID.
• Ekologia i Ergonomia: Praca bezgłośna (0 dB) i zeroemisyjna – idealna do wnętrz budynków i klatek schodowych.
4. Specyfikacja Techniczna
| Parametr | Wartość |
|---|---|
| Napięcie wyjściowe (tryb 1) | 230 V AC RMS (zakres 207–253 V wg PN-IEC 60038) |
| Napięcie wyjściowe (tryb 2) | 58 V AC RMS (dla układów z przekładnikami CT) |
| Częstotliwość | 50 Hz ±0,1 Hz |
| Kształt przebiegu | Czysta sinusoida (THD ≤ 3%) |
| Moc ciągła | 20 W |
| Moc szczytowa | 30 W (do 15 minut) |
| Czas pracy | ok. 78 minut (przy obciążeniu 20 W) |
| Typ akumulatora | Litowo-polimerowy (Li-Po 4S), 14,8 V, 2200 mAh |
| Wymiary | 103 × 120 × 53 mm |
| Waga | ok. 450 g |
5. Zasilanie i Ładowanie
• Standard ładowania: USB Power Delivery (USB-PD).
• Moc ładowania: do 45 W (kompatybilność z typowymi ładowarkami do laptopów).
• Czas ładowania: od 20 do 100 minut (zależnie od źródła zasilania).
6. Bezpieczeństwo i Certyfikacja
• Zabezpieczenia: Zintegrowany system BMS (nadzór nad celami), zabezpieczenia przeciwzwarciowe, przeciwporażeniowe oraz monitoring temperatury ogniw.
• Walidacja: Pozytywna weryfikacja prototypu przez Ośrodek Rzeczoznawstwa SEP w Gliwicach (grudzień 2025).
• Zgodność: Projektowany zgodnie z normami bezpieczeństwa LVD 2014/35/EU oraz kompatybilności elektromagnetycznej EMC 2014/30/EU

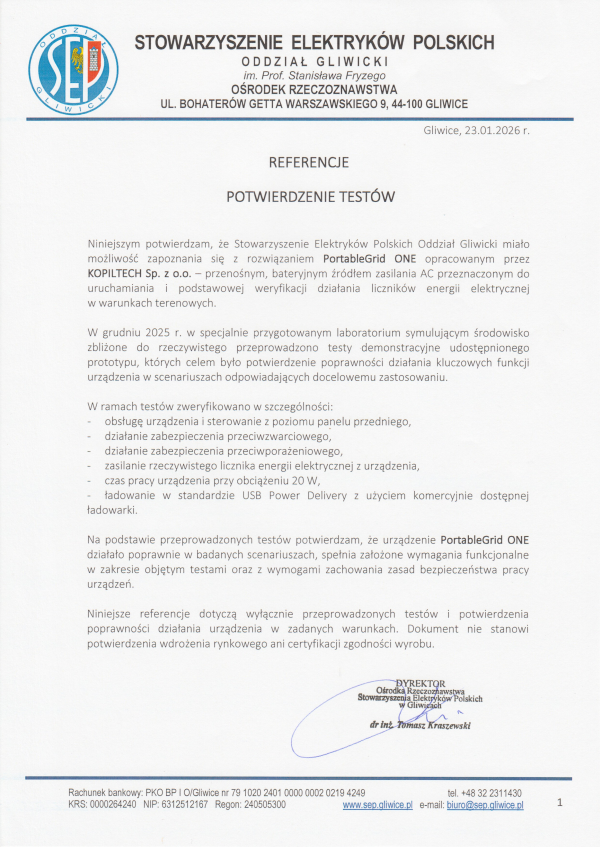

PortableGrid ONE uzyskało pozytywną weryfikację od Stowarzyszenia Elektryków Polskich Oddział Gliwicki im. prof. Stanisława
Fryzego. W grudniu 2025 r. w specjalnie przygotowanym laboratorium symulującym środowisko zbliżone do rzeczywistego
przeprowadzono testy demonstracyjne prototypu, w ramach których zweryfikowano m.in. obsługę urządzenia, działanie
zabezpieczeń: przeciwzwarciowego i przeciwporażeniowego, zasilanie rzeczywistego licznika energii elektrycznej, czas pracy
przy obciążeniu 20 W oraz ładowanie w standardzie USB Power Delivery. Na podstawie przeprowadzonych testów Ośrodek
Rzeczoznawstwa SEP w Gliwicach potwierdził, że urządzenie PortableGrid ONE działało poprawnie w badanych scenariuszach
oraz spełnia założone wymagania funkcjonalne w zakresie objętym testami, w tym z wymogami zachowania zasad bezpieczeństwa pracy urządzeń
